WiFi LEDový informační panel

V Brně na letošním OpenAltu jsem měl přednášku nazvanou stejně jako tento blog post. Zde je:

Slídy k přednášce (a všechny ostatní přednášky) najdete na stránce přednášek.

Jednou z hlavních věcí v této přednášce je představení mého malinkého WiFi udělátoru, který zvládá dvě věci: jednak rozblikat nezávisle až dva chytré LEDové pásky (WS2812, Neopixel atp.), a taky zobrazovat na libovolný displej (či jiné zařízení) s SPI rozhraním jakékoliv informace, například aktuální teploty stažené odněkud z internetu. Přičemž hlavní důvod vývoje té mé destičky plošných spojů je, aby to přesně pasovalo na jeden konkrétní displej, takto:

Stačí to nasunout na piny displeje a hned to funguje. Zblízka holá destička vypadá takto:

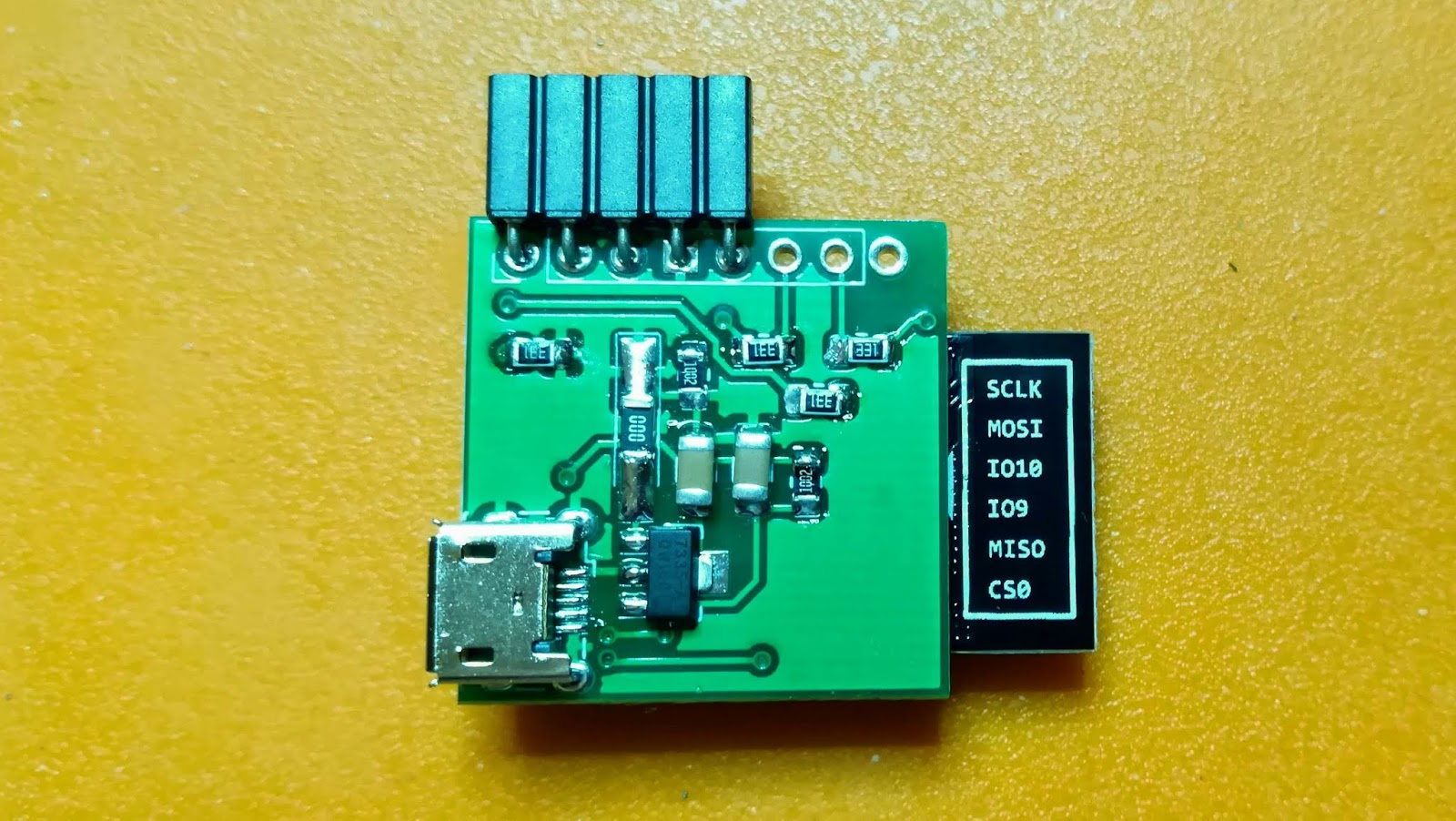

Osazená pak takto:

Je to minimalistické zapojení, není tam ani Ň navíc. Dokonce i ten mikroUSB konektor může být matoucí - ve skutečnosti slouží jen k napájení, programovat se přes něj ESP8266 nedá. Na to je tam zvlášť vyveden sériový port (RX, TX), který ale poslouží i pro zapojení případného druhého chytrého LEDového pásku.

Kdyby někdo měl zájem o ty destičky, kterých mám doma mnoho navíc, tak je můžu poslat za 8 Kč + 30 Kč poštovné. Mohl bych poslat i osazenou desku, kdyby měl někdo zájem. Kdyžtak mi napište na email petr@pstehlik.cz.

Software a krabička pro vytištění na 3D tiskárně by se časem mohly objevit v příslušném projektu na GitHubu.
